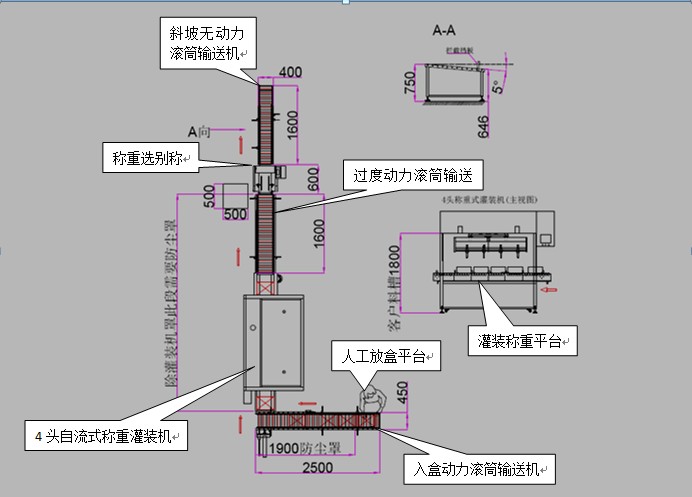

合成樹脂4頭自流式灌裝稱重選別線工作原理圖

備注:客戶提供的兩種大盒子1：

340mmX260mmX130mm(長X寬X高）

2:220mmX160mmX75mm（長X寬X高）

客戶物料溫度有100多度，按客戶實際樣品制造

4頭自流式灌裝機技術參數：

（1）灌裝頭數量：4

（2）灌裝容量：100ML-1000ML

（3）灌裝形式：自流式灌裝

（4）灌裝速度：16盒/每分鐘（1000毫升瓶），（灌裝物料合成樹脂，且物料溫度100多度）。

（5）灌裝精度：±1%

（6）材料：灌裝機架采用304#不銹鋼

（7）程序控制：PLC+觸摸屏

（8）灌裝嘴及料槽等接觸液體部位材料：料槽料管，抽料泵（由客戶提供）

（9) 氣壓：0.6-0.8MPa

（10）輸送帶:輸送帶:采用鏈條驅動擋條，底部無動力滾軸帶，離地高度750mm±25mm

（11）驅動電機：國產品牌交流電機

（12）功率：2.2KW/380V三相五線

備注：灌裝機頂部采用304不銹鋼板蓋板側面透明亞克力板

選別稱技術參數：

型號：  MXTW-010-40-03-A-P1-P 稱重方式：  重量傳感器

分選物品最大尺寸： 直徑90mm

最快分選速度： 60次/分

設備材料：托盤不銹鋼，支架、電箱為表面噴塑

量    程： 不超過3000克

顯示分辨率：  0.1克

分選精度：  ±10克

剔除方式： 超重、欠重都用推桿氣缸剔除

分類統計方式： 按照合格、不合格分班統計，每班手動清零

操作鍵盤：  按鍵和觸摸屏

顯示方式：  8英寸真彩觸摸屏

存儲配方個數： 50個

控制電壓：單相220V±10%，50HZ，200W

輸送皮帶：進口輸送帶。
